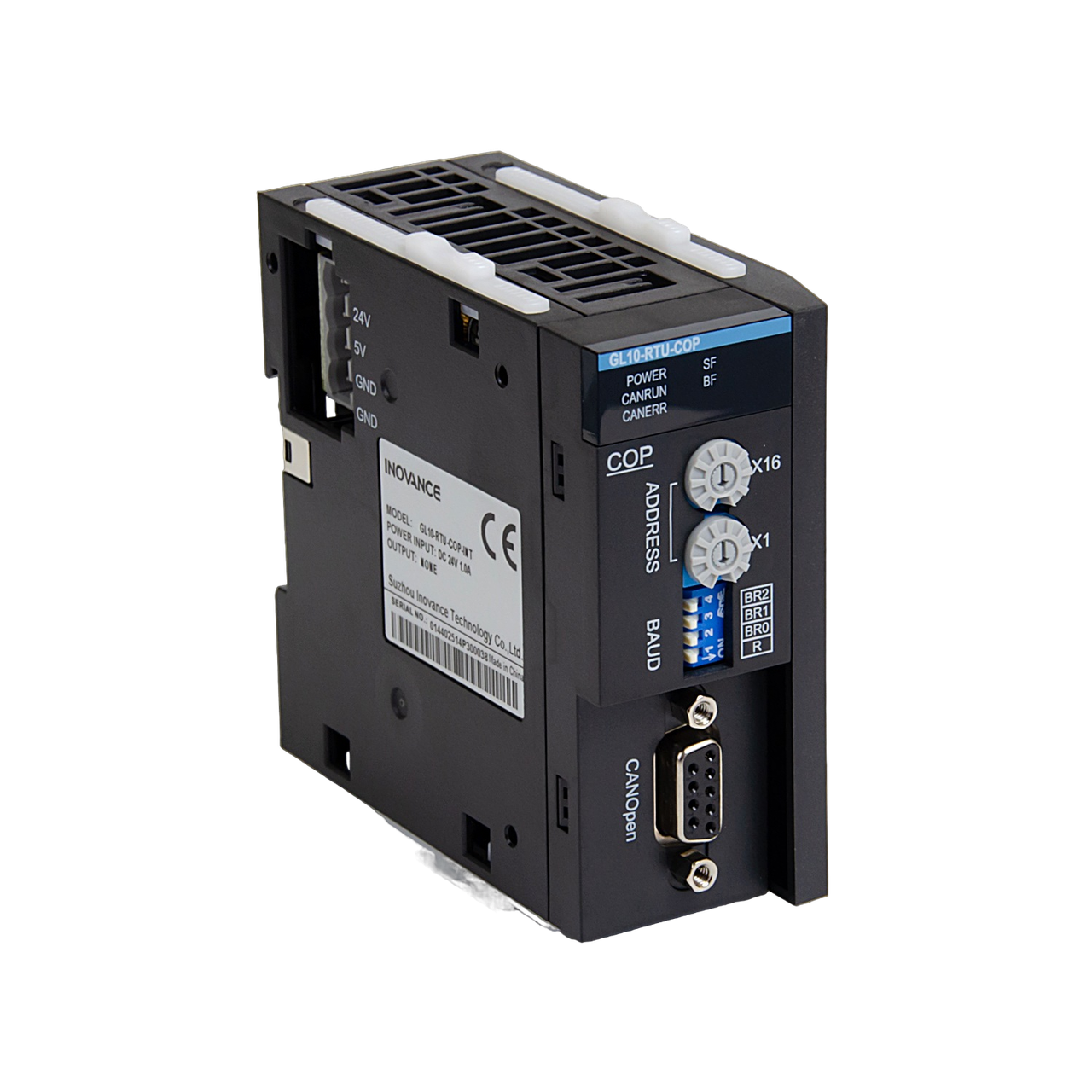

Модуль GL10-RTU-COP-INT

Коммуникационный модуль, он же экспертный модуль – приёмник, он же каплер. Служит для удаленного подключения модулей расширения входов-выходов GL10 по шине CANopen. В ПЛК H3U интерфейс CANopen встроен, поэтому модуль подключается напрямую к ПЛК. Подключение CANopen со стороны модуля осуществляется через разъём DB9, а со стороны H3U с помощью съёмного винтового клеммника.

Каплер поддерживает установку не более 8 модулей. В связке с ПЛК H3U к каплеру можно подключить только следующие модули: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA.

Питание модуля 24В постоянного тока. Максимальный ток станции расширения – 1200мА. На борту имеются DIP переключатели скорости передачи данных и поворотные переключатели адреса CAN интерфейса. Максимальный адрес – 63, диапазон скорости обмена данных 10 Кбит – 1Мбит. Необходим блок питания GL10-PS2.

GL10 – серия модулей расширения входов – выходов для ПЛК серии H3U и H5U. Устанавливаются непосредственно на ПЛК или на удалённый модуль каплера. Каплер позволяет использовать локальные модули GL10 как удалённые. В составе ПЛК H3U функционал каплера GL10-RTU-COP (CANopen) ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA. В ПЛК H5U используется GL10-RTU-ECTA (EtherCAT), для него ограничений нет.

Тип устройства	Модуль ввода/вывода
Бренд	Inovance
	Инованс
Напряжение питания	24 В DC
